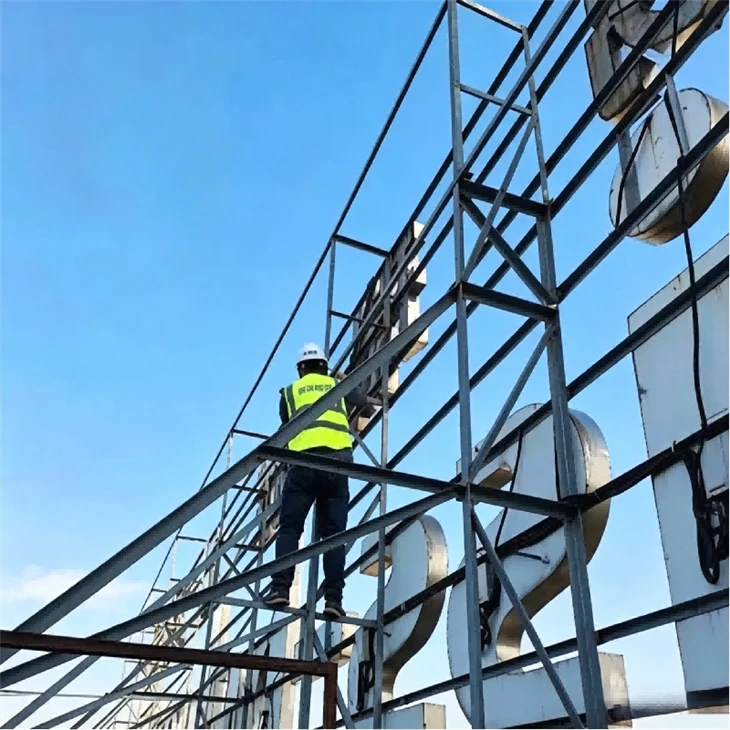

Enspeksyon Panno Deyò



(2) Kalite aplikab yo

Panno afichaj kolòn sèl, panno afichaj kolòn doub, tablo afichaj bastengal, panno afichaj sou miray, panno afichaj sou do kay, tablo afichaj kanpe etaj, panno afichaj ekspozisyon ki ap dirije (kò prensipal estrikti asye).



(3) Prensip debaz tès yo

Tès ki pa destriktif se apwòch prensipal la, ak tès domaj minè kòm yon sipleman, pou fè pou evite domaj segondè nan estrikti a ki te koze pa tès la;

Priyorite deteksyon zòn estrès kle yo;

Konbine deteksyon estatik ak revizyon chaj van dinamik, pran an kont eta aktyèl la ak kapasite pote nan kondisyon metewolojik ekstrèm;





(1) Deteksyon Objè Debaz ak Depandan

Aparans debaz ak deteksyon defo

Tcheke pou fant, detachman, pèt kwen, ak ranfòsman ekspoze nan fondasyon an konkrè, epi anrejistre nenpòt ki vid oswa fant règleman nan pwen an kontak ant fondasyon an ak tè a; Detekte fant, fwit, ak domaj estriktirèl nan mi/do kay abutments, epi mennen ankèt sou domaj nan bilding prensipal la ki te koze pa chaj adisyonèl nan tablo afichaj.



Jeyometri debaz ak Deteksyon Deformation

Sèvi ak yon nivo yo detekte règleman an jeneral ak règleman inegal nan fondasyon an, mezire elevasyon an nan sifas la anwo nan fondasyon an, ak kalkile diferans nan règleman.

Fondasyon boulon/anchor sistèm tès: tès espesifikasyon, kantite, pwofondè antèman, ak verifye konsistans ak valè konsepsyon; Tcheke sitiyasyon an nan koneksyon boulon: boulon ki lach, rouye, ak fil domaje;

Tès debaz fòs konkrè;

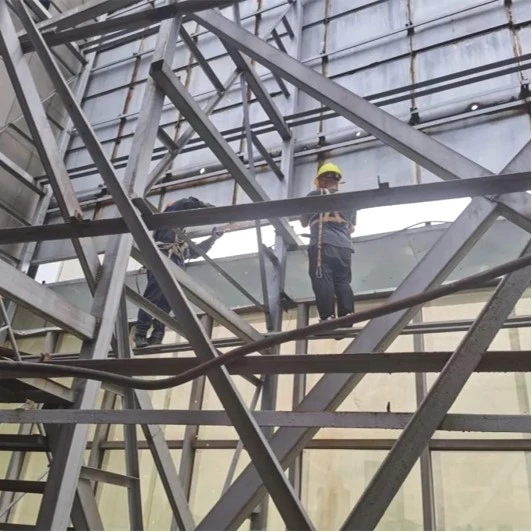

(2) Prensipal enspeksyon estrikti asye

Aparans ak deteksyon domaj nan eleman yo

Enspekte fant sifas yo, twou, deformation, ak reyur nan kolòn / travès / trusses;

Kowozyon ak pèt seksyon deteksyon nan asye

Tès entegrite nan kouch anti-korozyon: dekale, ekaye, poud, ak ebulisyon ranje; Detekte aktyèl epesè miray la / gwosè seksyon nan zòn nan korode nan asye a ak kalkile to a pèt seksyon;

Dimansyon prensipal jeyometrik ak deteksyon deformation

Revizyon klas asye;



(3) Deteksyon ne koneksyon

Deteksyon ne soude

Kote tès yo: soude koneksyon ant kolòn ak travès, soude ne bastengal, soude koneksyon ant sipò panèl ak kò prensipal yo, soude koneksyon ant nechèl ak kò prensipal;

Enspeksyon aparans: domaj tankou soude depase wotè, undercutting, soude enkonplè, porosite, enklizyon salop, elatriye;

Tès ki pa destriktif: Tès ultrasons (UT) yo itilize pou detekte domaj entèn nan soude kle anba estrès.



Segondè fòs boulon deteksyon ne

Tès pati: boulon ne bastengal, boulon fixation crossbeam, kolòn splicing boulon bride, boulon sipò panèl;

Enspeksyon aparans: Tcheke pou korozyon boulon, domaj fil, ak garnitur ki manke, idantifye ka zo kase boulon, glisman fil, ak sere sifas bride.

Tcheke espesifikasyon yo, kantite, ak pwofondè antèman boulon ekspansyon / boulon jete lank chimik, epi verifye konsistans yo ak valè konsepsyon yo; Detekte rezistans rale-boulon jete lank; Idantifye risk pou detachman tablo afichaj soti nan mi/do-kay ki te koze pa boulon jete lank ki lach.



(4) Panèl piblisite ak enspeksyon enstalasyon ekleraj

Malgre ke panno piblisite ak enstalasyon ekleraj pa pote chaj prensipal la, yo dirèkteman afekte sekirite piblik epi yo se pwen chaj adisyonèl ki mande pou tès espesyal.



Deteksyon panèl piblisite

Detekte domaj, aje, ak deformation panèl la, epi mennen ankèt sou risk pou yo leve anba gwo van;

Tcheke sitiyasyon an fikse nan aparèy ekleraj yo, idantifye nenpòt ki lach oswa korozyon; Tcheke fyab koneksyon soude / boulon nan bracket lanp lan, osi byen ke koube ak enstabilite nan bracket nan tèt li; Tcheke fiksasyon an ak pwoteksyon nan câbles, epi mennen ankèt sou risk pou flit ki te koze pa mete kab ak ekspoze.



(5) Tès sistèm elektrik

Izolasyon ak deteksyon flit; Detekte rezistans izolasyon kous la,; Pwoteksyon zèklè ak tès sistèm baz; Tcheke fyab nan koneksyon an nan parazèklè (bouchon tèt, baton zèklè); Detekte koneksyon ki genyen ant kondiktè a tè ak kò prensipal tablo afichaj la, epi mezire valè rezistans tè a;



(6) Pèfòmans jeneral ak verifikasyon kapasite pote

Dapre paramèt eleman aktyèl yo, sitiyasyon koneksyon, ak pwopriyete materyèl yo detekte sou sit la, konbine avèk chaj aktyèl la, yo itilize lojisyèl pwofesyonèl (PKPM, MIDAS/GEN) pou modèl ak verifikasyon, ki se nwayo evalyasyon sekirite jeneral la:



Kalkil chaj:

Chaj mouri, chay vivan, chay espesyal

Atik verifikasyon Nwayo: kapasite konpresiv ak flexural nan estrikti prensipal la asye, revize rapò a estrès nan chak eleman; Debaz anti rale, anti ranvèse, ak kapasite pote anti glise; An jeneral verifikasyon estabilite rezistans van, envestige risk pou yo te soufle anba gwo van; Panno afichaj tache a bezwen verifye fòs koneksyon ak bilding prensipal la.
